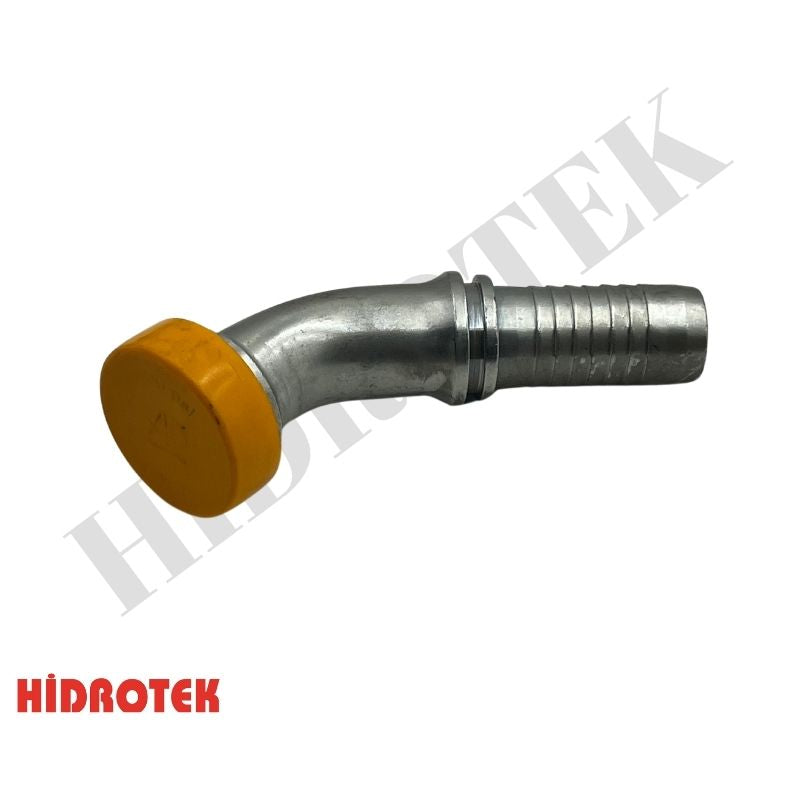

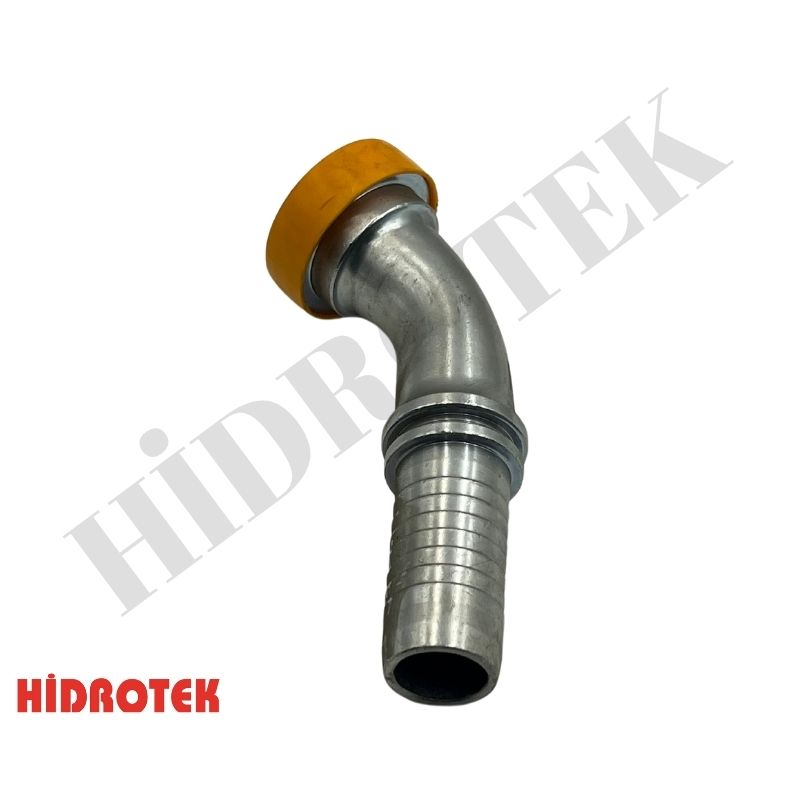

3/4-44 HİDROLİK 3000 SERİSİ 45 DER. FLANŞ

FLANŞLI 45° HORTUM RAKORU 3000 SERİSİ
45° ELBOW FLANGE HOSE FITTING 3000 SERIES

HORTUM ÖLÇÜSÜ
HOSE SIZE

FLANŞ ÖLÇÜSÜ
FLANGE SIZE
ØD

B

C

E

F

ØD1

mm

inch

12

1/2

30,2

85

52

25

7.5

9

12

1/2

38,1

85

52

25

7.5

9

16

5/8

38,1

105

65

28

7.5

12

19

3/4

38,1

120

76

30

7.5

14

19

3/4

44,4

120

76

30

8

14

25

1"

38,1

145

91

35

7.5

19

25

1"

44,4

145

91

35

8

19

25

1"

50,8

145

91

35

8

19

32

1"1/4

44,4

160

100

38

8

25

32

1"1/4

50,8

160

100

38

8

25

32

1"1/4

60,3

160

100

38

8

25

38

1"1/2

60,3

170

100

45

8

29

50

2"

71,4

140

80

30

10

42

64

2"1/2

84,1

175

105

55

10

55

76

3"

101,6

195

125

65

10

67

102

4"

114,3

235

160

75

11

92

102

4"

127

220

145

75

11

92
