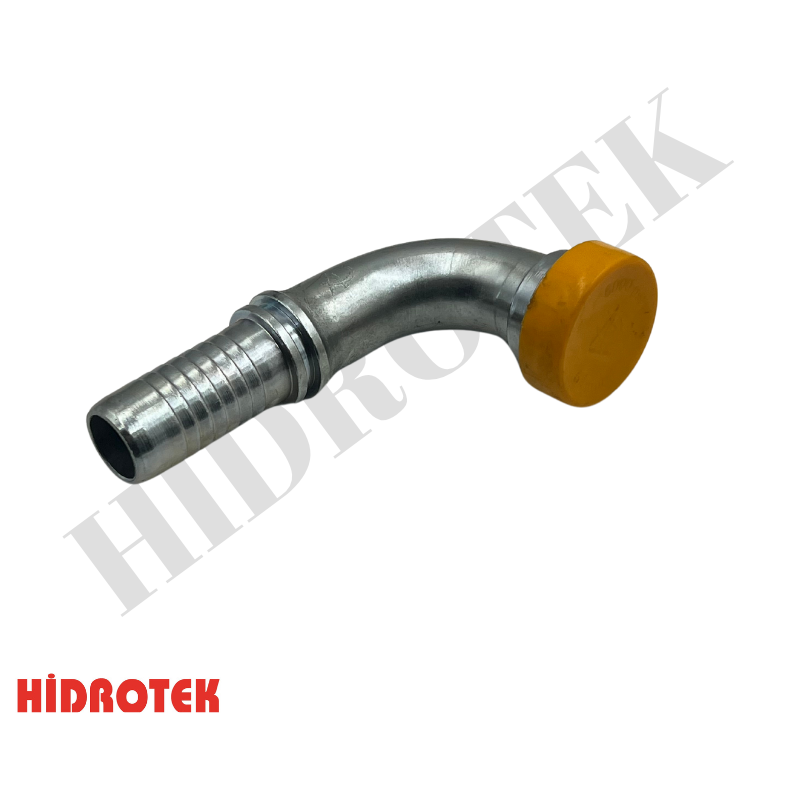

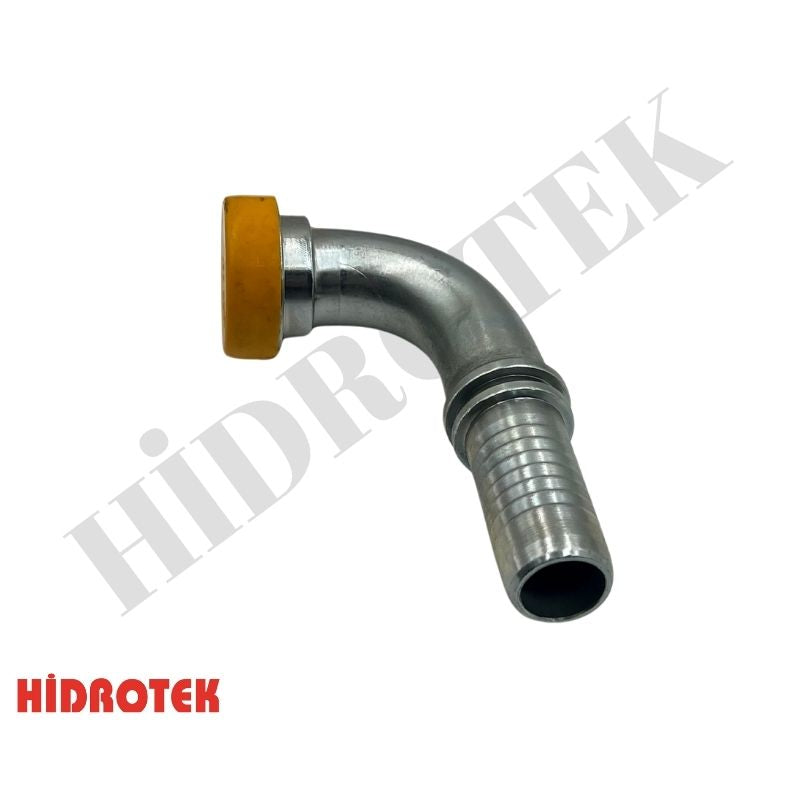

11/4-44 HİDROLİK 3000 SERİSİ DİRSEK FLANŞ

FLANŞLI 90° HORTUM RAKORU 3000 SERİSİ
90° ELBOW FLANGE HOSE FITTING 3000 SERIES

HORTUM ÖLÇÜSÜ
HOSE SIZE

FLANŞ ÖLÇÜSÜ
FLANGE SIZE
ØD

B

C

E

F

ØD1

mm

inch

12

1/2

30,2

69

36

38

7.5

9

12

1/2

38,1

69

36

38

7.5

9

16

5/8

38,1

90

50

48

7.5

12

19

3/4

38,1

100

56

58

7.5

14

19

3/4

44,4

100

56

60

8

14

25

1"

38,1

135

81

65

7.5

19

25

1"

44,4

135

81

67

8

19

25

1"

50,8

135

81

68

8

19

32

1"1/4

44,4

140

80

78

8

25

32

1"1/4

50,8

140

80

80

8

25

32

1"1/4

60,3

140

80

80

8

25

38

1"1/2

60,3

170

100

85

8

29

50

2"

71,4

150

90

90

10

42

64

2"1/2

84,1

175

105

110

10

55

76

3"

101,6

200

130

125

10

67

102

4"

114,3

245

170

175

11

92

102

4"

127

245

170

175

11

92
